TRWZ-100型天然γ射線在線灰分儀是我公司引進消化吸收國外同類產品技術，結合我國工業現場的實際情況采用當今最先進的天然射線探測技術研制開發的國內最新一代在線灰分儀。該灰分儀適用于煤礦、洗煤廠進廠煤、電廠入爐煤等場合在各種皮帶輸送機上的灰分在線監測。

一、TRWZ-100型無源在線煤質監測儀組成

測試架屏蔽體，γ射線探測器，電子處理箱，計算機，在線監測儀軟件。

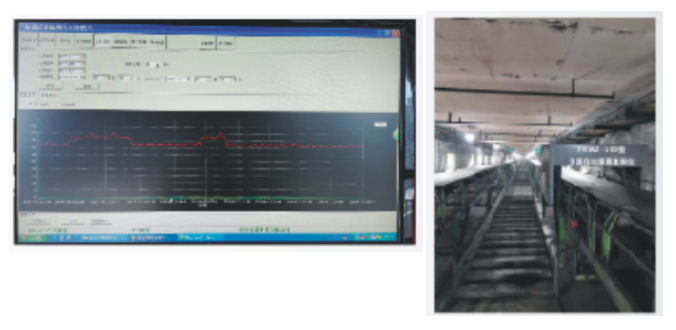

TRWZ-100天然γ射線灰分儀組成如圖：

二、TRWZ-100型無源在線煤質監測儀原理

     礦物質內部普遍存在極微量的天然放射性元素，而煤炭中的放射性元素主要存在于灰分中，固定碳及揮發分中一般不含有放射性元素。煤炭發射的特征γ粒子通量與煤炭中灰分含量有著特定的數學關系。通過高效率、高靈敏的γ粒子探測器檢測特征γ粒子的特征通量，得出總灰分量，結合負荷大小計算出煤灰分。

三、技術指標

1 使用環境條件

皮帶寬度：無限制

煤流厚度：煤流連續厚度50—500mm

輸煤粒度：輸煤標稱最大粒度≤350mm

煤    種：原煤、煤矸石、精煤、及各類洗選品種。

環境條件：相對濕度 ≤95% 溫度：-20℃-50℃

電源條件：現 場 電源:AC220V±10%, 50±2Hz

控制室電源：AC220V±10%, 50±2Hz

地線要求：接地電阻≤3Ω

2 技術指標

測量方式：連續無接觸掃描

測量項目：灰分、發熱量

測量精度：灰分≤±0.5%（灰分含量為15%以下）

       灰分≤±1.0%（灰分含量為15%-30%）

       灰分≤±2.0%（灰分含量為30%以上）

穩定性：儀器長期運行，灰分值最大偏差≤0.5%。

四、TRWZ-100型無源在線煤質監測儀特點

1、無放射源：沒有輻射安全隱患，更安全；簡化了管理，不存在與放射源有關的任何管理，運行成本低。
2、實時性強：可測得最短10秒的有效灰分，遠優于有源灰分儀的實時性。       3、適應性強：對灰分上限無限制，對煤流量（面密度）無限制，適用于普通皮帶機、鋼絲帶上煤灰分測量。此方面有源灰分儀無法做到。
4、安裝簡單：模塊化設計，安裝簡便易行。
5、標定工作量少：現場標定工作量只是雙能γ射線投射法灰分儀標定工作量的40%。
6、全范圍檢測：有源灰分儀是在皮帶輸送機中間部分幾公分寬的小范圍采樣檢測，WZ-100TR為輸送機全斷面灰分信號、面  密度采樣檢測，灰分數據更準確、更有代表性。

五、TRWZ-100型無源在線煤質監測儀功能

1.實時在線監測煤質，據此指導生產穩定產品煤質量，達到降低煤耗、提高效益。

2.圖表接合顯示方式，既能直觀顯示煤質變化趨勢、又能具體顯示每個時間點煤質變化情況，顯示周期1s-1min用戶可選。

3.提供多種查詢方式，可隨機或定時數據查詢和報表打印?？砂磿r間（年、月、日、時）及班次進行報表統計。
4、超范圍自警功能（煤炭灰分在給定時間段內連續超出設定范圍時儀器會自動報警提醒集控人員）

5、網絡功能：上位軟件具有網絡功能，實現數據網絡共享。
6、輸入輸出接口：RS-485通訊接口， 4-20mA標準信號

7、預留水分測量接口，實現灰分、水分、熱值同時顯示。
